按新《電力設備交接和預防性試驗規程》要求，各種開關設備導電回路電阻的測量，其測試電流不得小于100A/200A。對此我廠按新規程要求設計開發出新一代智能回路電阻測試儀產品，該產品適用于測試高低壓開關的主觸頭接觸電阻值，高低壓電纜線路的直流電阻值等。智能回路電阻測試儀采用100A200A恒流輸出。最高輸出電壓達10V（常規儀器的2-3倍）可采用載面細的測試線，大大減輕了現場測試人員的勞動強度。測試過程全部由單片控制自動實施，精度高，復測性好，單按鍵操作，簡單易行，測試數據液晶顯示，結果打印。適用于不同的工作環境。
一、ZYJD-100A/200A智能回路電阻測試儀技術指標
?測量范圍：0-1999μΩ 分辨率：1μΩ
?測量電流：＞100A/200ADC
?測量精度：0.5級
?顯示方式：液晶顯示、結果打印
?工作溫度：-10℃~50℃
?工作電流：AC220V±10%
?體 積：290×280×240
?重 量：6.2Kg
二、智能回路電阻測試儀工作原理
本機內置100A/200A開關電源，使之達到恒流100A/200A兩套回路實時跟蹤測試。保證測試結果正確。

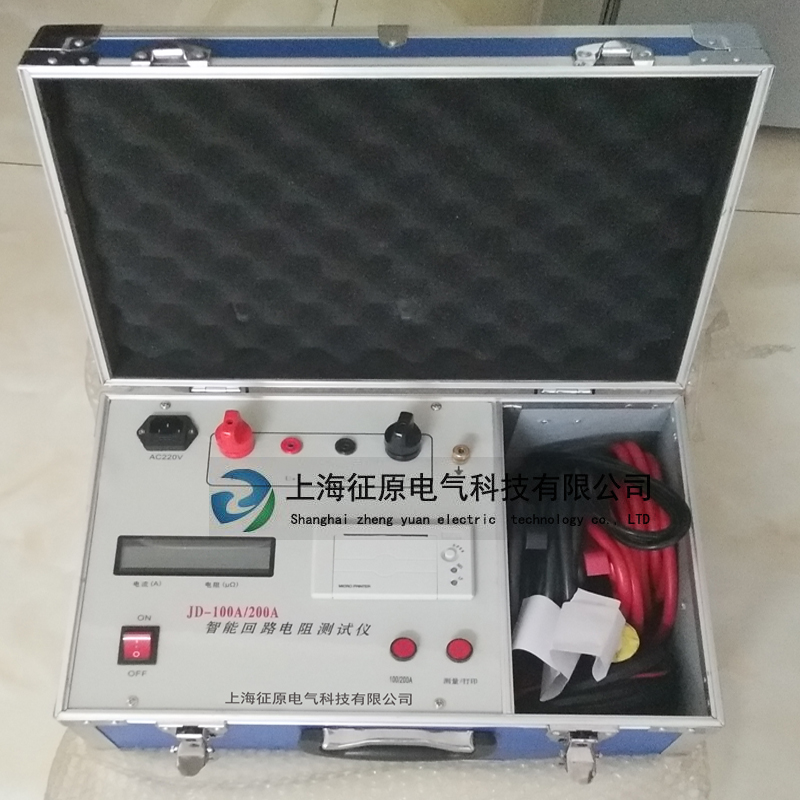

三、智能回路電阻測試儀外形結構
四、智能回路電阻測試儀操作程序
⒈ 按四端子接法接線。
⒉ 打開電源。
⒊ 按測量/打印鍵即可（如電流顯示A值小于100A/200A后，可通過面板電流微調進行校正）。
⒋ 測量顯示值后，需保存數據，可按測量/打印鍵三秒種后即可打印數據。
⒌ 測量結束后，請關掉電源。
⒍ 測試鉗請愛護。
五、智能回路電阻測試儀產品配套
?主機一臺
?附件箱一只（其中）
?測試線 1套
?打印紙 2卷
?保險絲10A 4只
?打印機說明書 1份
?電源線 1根
?產品使用說明書 1份
?產品合格證保修卡 1份
一、ZYJD-100A/200A智能回路電阻測試儀技術指標
?測量范圍：0-1999μΩ 分辨率：1μΩ
?測量電流：＞100A/200ADC
?測量精度：0.5級
?顯示方式：液晶顯示、結果打印
?工作溫度：-10℃~50℃
?工作電流：AC220V±10%
?體 積：290×280×240
?重 量：6.2Kg
二、智能回路電阻測試儀工作原理
本機內置100A/200A開關電源，使之達到恒流100A/200A兩套回路實時跟蹤測試。保證測試結果正確。
三、智能回路電阻測試儀外形結構
四、智能回路電阻測試儀操作程序
⒈ 按四端子接法接線。
⒉ 打開電源。
⒊ 按測量/打印鍵即可（如電流顯示A值小于100A/200A后，可通過面板電流微調進行校正）。
⒋ 測量顯示值后，需保存數據，可按測量/打印鍵三秒種后即可打印數據。
⒌ 測量結束后，請關掉電源。
⒍ 測試鉗請愛護。
五、智能回路電阻測試儀產品配套
?主機一臺
?附件箱一只（其中）
?測試線 1套
?打印紙 2卷
?保險絲10A 4只
?打印機說明書 1份
?電源線 1根
?產品使用說明書 1份
?產品合格證保修卡 1份
上海征原電氣科技有限公司生產的智能回路電阻測試儀質保期為三年，終身維修，24小時電話響應，購買回路電阻測試儀請認準“征原”牌，產品質量、售后有保障。
